ARTEFACT WI/Fiesta Irudia Pixel zuria

SISTEMA: 1.5T Signa Twin Excite II (Software Bertsioa 11.0M4)

ARAZO/SINTOA

DWI (Zoom modua eta modu osoa) eta festa (zoom modua eta modu osoa) irudiak erretikulatu edo panazko artefaktu ikusgai ditu gorputzeko bobina edo buruko bobina erabiltzean, beste ohiko irudiak normala dirudi.

Arazoak KONPONTZEKO HISTORIA/AHOLKUA

1. Super jokabidea Shim egiaztatzeko, emaitza guztiak gainditu dira.

2. Kendu pazientearen zubia, ez dago txanpon eta beste metalik aurkitu.

3. Egin grafidy kalibrazioa termino guztiak berdez.

4. Exekutatu Zoom eta BACC osoa.

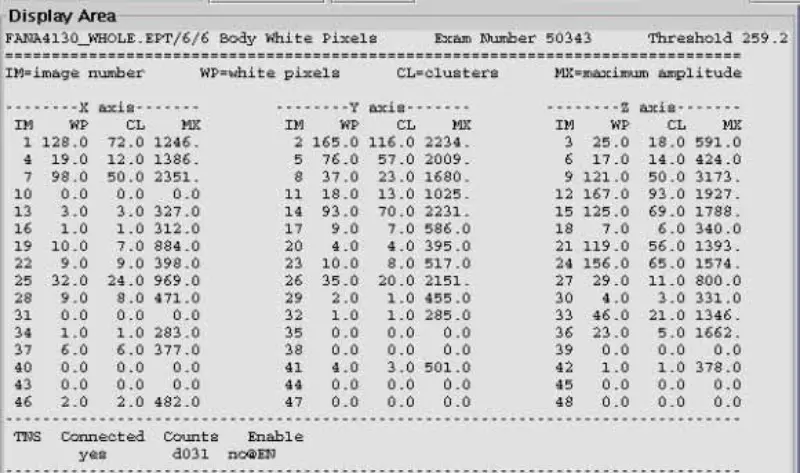

5. Exekutatu Zoom eta EPT osoa. Ondorioz, pixel zuri larriak eta beste elementu batzuk igarotzen dira

burua eta gorputza barne. Fase dither B0 balioa zehaztapenetan dago.

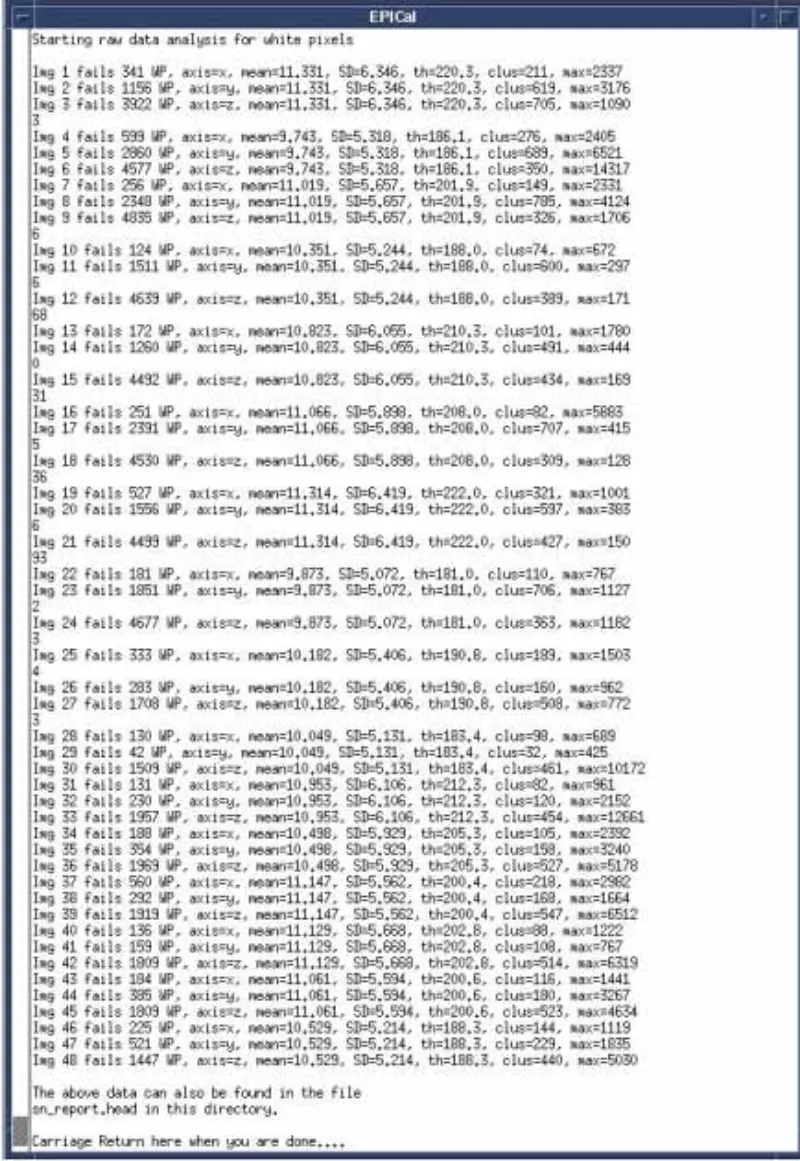

6. Exekutatu pixel zuriaren proba, guztiak huts egin du.

7. Exekutatu SPT all pass. Batez ere gradientearen egonkortasun-proba guztiak gainditzen dituzte.

8. Iman inguruko inguruneko elementuak imitatu eta ikuskatu, haizagailua, bozgorailua, injektorea, buru hotza eta abar barne.

9. Desgaitu Tenperatura sentsorea, SRI, PAC eta mahaia, arazoa oraindik.

10. Deskonektatu jasotzeko kablea sistemaren I/F-ko armairuan (gorputza J2 eta burua J5), gehitu 50 ohm-ko amaiera eta DC blokea sistemaren kabinetearen konektoreari. EPT pixel zuriko burua eta gorputzaren eskaneatzea. emaitza pasa da. Berretsi arazo hori ez dagoela sistemaren kabinetean. Berriro konektatu. Jaso kablea sistemaren I/F kabinetean

11. Deskonektatu X, Y eta Z Gradient Drive Fiber Optical GP taulan, EPT pixel zuriko buruan eta gorputz-eskanean. emaitza pasa da. Pixel zuria gradienteak eragindakoa dela adierazten du. Ikusi pixel zuri hori ez bakarrik ardatz batean agertzen. Ondoren, ordeztu SGA PS, GP plaka, baina arazoa oraindik. Berriro konektatu X,Y,Z Gradient Drive Zuntz Optikoa.

12. Desgaitu DD/TR SSMn. Deskonektatu DD kablea Pen Wall-en (J72,J73,J74,J75,J75), EPT pixel zuriko burua eta gorputzaren miaketa. Ondorioz, burua pasa eta gorputzak huts egin du. Gorputz bobina sintonizatu gabe dago, beraz, gorputzaren bobina seinalea xurgatzen da. Beraz, burua pasa eta gorputza huts egin du. Gure kenketa egiaztatzeko, konektatu luzapen-kablea buruko bobinara eta jarri buru-bobina iman-zulotik kanpo, eskaneatu burua pixel zuria. Izan ere, emaitza burua huts egin du. Berriro konektatu DD kableetako bakarra Pen Wall-en, EPT pixel zuriko buruan eta gorputz-eskanean. Emaitza da denak huts egin zuela. Ziurtatu DD plaka eta plaka zatitzailea ez direla kausa.

13. Berriro konektatu DD kableak Pen Wall-en. Deskonektatu Body and Head T/R Bias BNC kablea SSM.EPT pixel zuriko buruan eta gorputz-eskanean. Emaitza da denak huts egin zuela. Berriro konektatu gorputzaren eta buruaren alborapenaren kableak kenduta. Deskonektatu buruaren eta gorputzaren irteera-kablea SRFDII.EPT pixel zurien eskaneamenduan. Emaitza da denak huts egin zuela. Arazo hori SRFDII AMP eta SSMn ez dagoela baieztatu du.

14. Deskonektatu I eta Q kableak hibridoan. Exekutatu burua EPT pixel zurien eskaneatzea. Emaitza huts egin du. Susmagarria hibridoa. Ordeztu hibridoa. Baina arazoa oraindik.

15. Kendu imanaren aurrealdeko estalkia. Ikuskatu RF blindajearen lurreko kablea eta Tenperatura sentsorearen kablea. Kablea ondo dago.

16. Kendu Body RF bobina TRMtik. Exekutatu EPT pixel zurien eskaneatzea, emaitza huts egin du.

17. Kendu RF ezkutua TRMtik. Exekutatu EPT pixel zurien eskaneatzea RF ezkutua kanpoan. Emaitza huts egin du. Ordeztu RF ezkutua eta exekutatu EPT pixel zurien eskaneatzea. Arazoa oraindik.

OSOKO KAUSA/ KONPONBIDEA

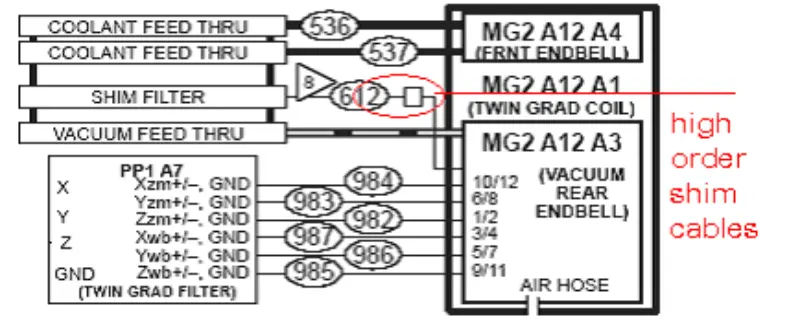

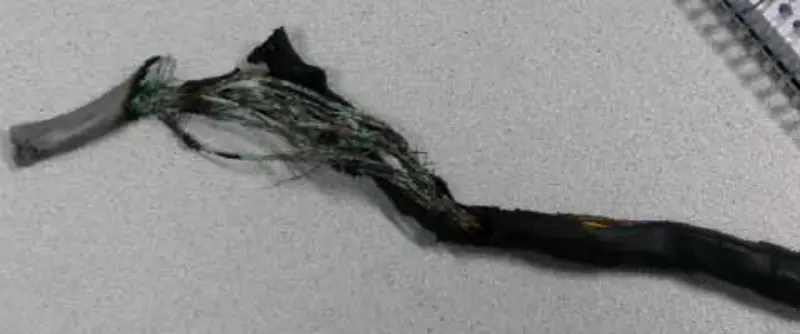

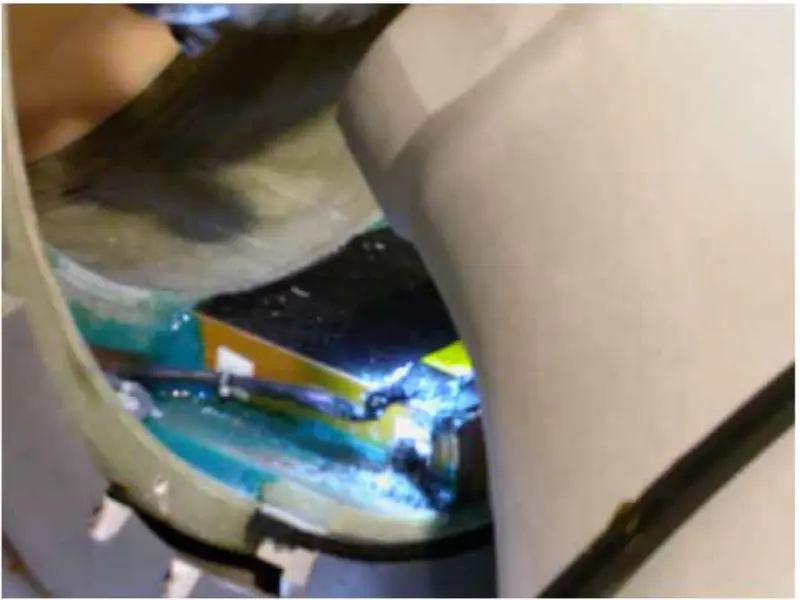

Goiko ekintza eta analisitik, arazoa gradiente bobina batek eragin behar duela ondorioztatzen dugu. Beraz, imanaren aurrealdeko eta atzeko estalkia kentzen dugu, bobina gradientearekin lotutako torlojuak egiaztatu eta estutzen ditugu. Imanaren atzeko estalkia kendu ondoren, ordena handiko shim kablea beltz batean erre dela aurkituko dugu.

Gune honetan maila altuko shim aukerarik ez dagoenez, ordena handiko shim kablea moztu dugu. Kableak bereizita kentzen ditugu eta kable bakoitza lotzen dugu zinta itsasgarri isolatua erabiliz. Berrezarri dena, exekutatu EPT pixel zurien eskaneatzea. Guztiak pasatzen dira. Tokiko konponketa honen ondoren, sistema ondo dago. DWI eta Fiesta irudian ez dago lehen bezala pixel zuririk.

Ordena handiko kableak fabrikan hondatu behar dira. Kaltetutako kableak elkarri lotu eta zirkulu txikienak osatzen zituzten. DWI eskaneatzea exekutatzen denean, zirkuluak beste edozein eskaneatu baino askoz bero gehiago eragin zuen. Beraz, kableak egunez egun erretzen dira eta DWI eskanean eragiten dute. Izan ere, egunak aurrera egin ahala, eragina gero eta larriagoa da.
