Arazoak konpontzea 8ch Cardic bobina SNR baxurako

ARAZO/SINTOMA

8 kanaleko bihotzeko bobina eskaneatzea erabiltzen duzunean, SNR irudia ez da ona. Bilatu seinalea oso baxua eskuzko eskaneatzean.

OSOKO KAUSA/ KONPONBIDEA

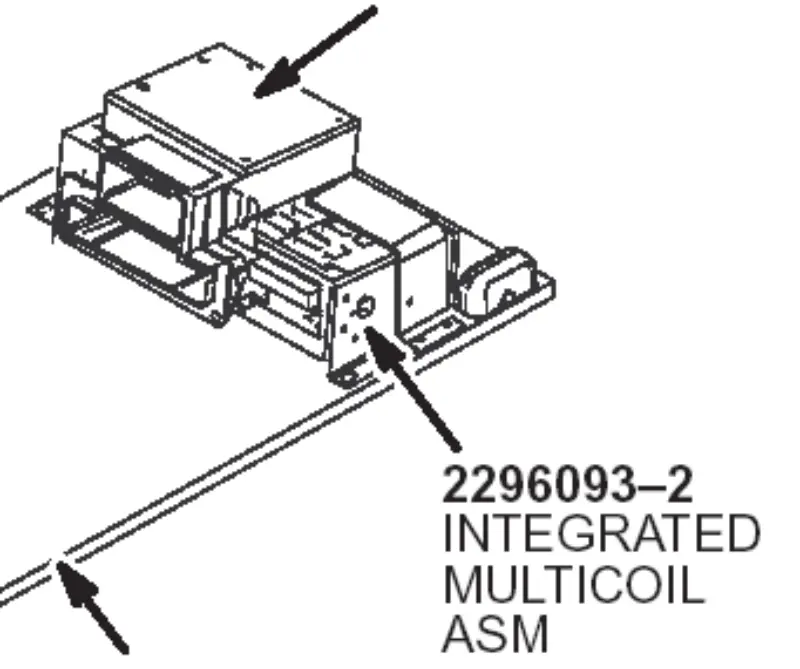

Bobina anitzeko ASM plaka integratua gaizki. (dinatrona, IC: HC105)

Arazoak KONPONTZEKO HISTORIA/AHOLKUA

1. Erabili 8 kanaleko bihotzeko bobina proba SNR, kanal guztiek huts egiten dute.

2. Erabili MCRT tresnak egiaztatu 8 kanaleko SNR, kanal guztiak gainditu. Orduan bobinak arazoa izan behar du.

3. Eskatu bobina berria, baina arazoa bera. Irudia ere SNR baxua.

4. Egiaztatu moduluaren unitatearen potentzia eta STIF eta IRF I/O plakaren kanal guztiak. The

8 kanal ongi daude.

5. Ordeztu Integrated multicoil ASM 8 kanaleko bihotz normalaren irudia.

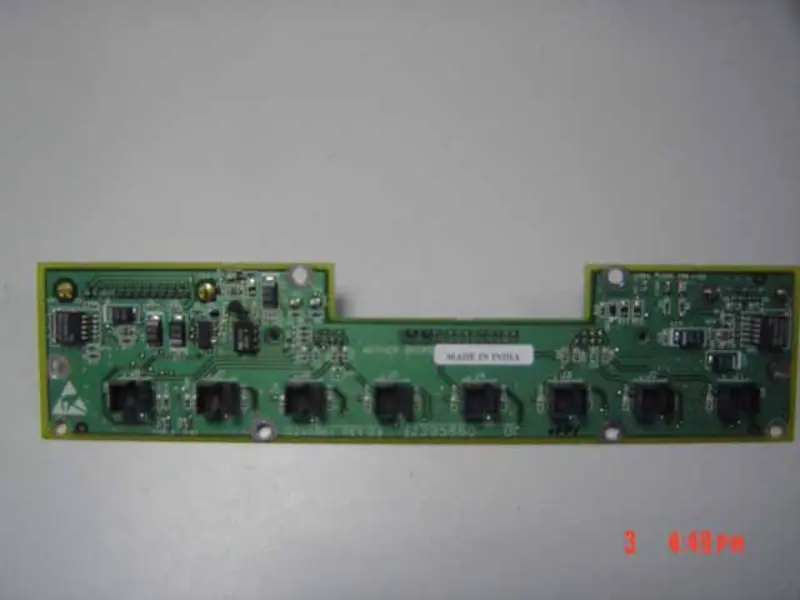

6. Egiaztatu plaka nagusia, aurkitu HCT04(6反向器) eta dynatron txarra.

Ikaskuntza:

8 kanaleko hutsegitearen lekua bobinaren aldea dela definitzen dugunean MCRT tresnak erabiltzen baditugu, hobe dugu 8 kanala beste gune batean egiaztatu.
